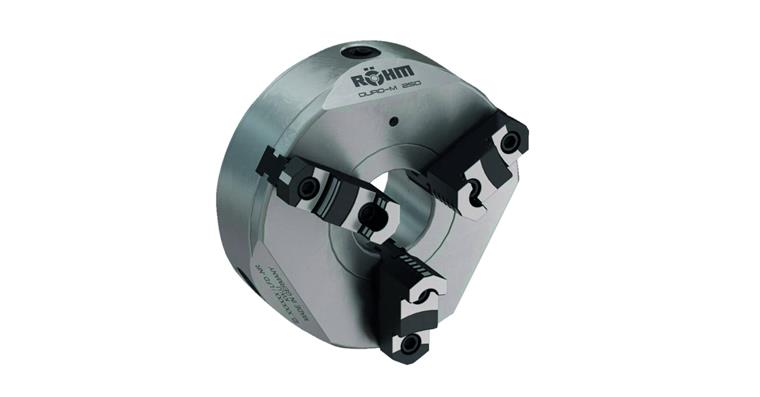

Dreibacken-Drehfutter Stahlkörper zyl. DIN 6350 Ø 315 mm

Dreibacken-Drehfutter Stahlkörper zyl. DIN 6350 Ø 315 mm

Dreibacken-Drehfutter Stahlkörper zyl. DIN 6350 Ø 315 mm
Artikelnr: 1026251 109

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Konventionell spannende, horizontale und vertikale Drehmaschinen sowie
Fräsmaschinen, Rundtische und Teilapparate. Überwiegend in der Einzel- oder Kleinserienfertigung oder Reparaturwerkstatt. Spannen von rotationssymmetrischen Teilen für die Dreh- und Fräsbearbeitung.

Ausführung
  • Das DURO-M ist ein manuell betätigtes Drehfutter mit Planspirale und Durchgang
  • Hochwertiger Stahl gesenkgeschmiedet, gehärtet und geschliffen
  • Einteilige Backen
  • Für zylindrischer Zentrieraufnahme nach DIN 6350-1
  • Zentrisch spannend
  • Werkseitig ermittelter Nulltrieb als Genauigkeitstrieb

Vorteil
  • Spannbacken grundsätzlich brüniert
  • Minimale Störkontur
  • Hohe Kraftübersetzung
  • Abtropfkante für Kühlmitte
  • Kontrollrand

Lieferung
- Planspiralfutter
- Futterschlüssel
- Bohr- und Drehbacken

Hinweis
Futter mit anderen Durchmessern auf Anfrage.

Marke: RÖHM
Außendurchmesser (Futter-Ø A): 315 mm
Zentrierdurchmesser (Zentrier-Ø B): 260 mm
Durchgangsbohrung (Durchgangsbohrung E): 103 mm
Lochkreisdurchmesser (Lochkreis-Ø F): 286 mm
Höhe 2 (Futterhöhe D): 95 mm
Drehzahl max.: 2300 U/min
Gewicht: 44,2 kg
DIN: 6350-1
Drehmoment max.: 180 Nm
Spannkraft: 69 kN

Hersteller-Teilenummer: 185306

EAN-Nr.: 4019208526966

Produktdatenblatt
