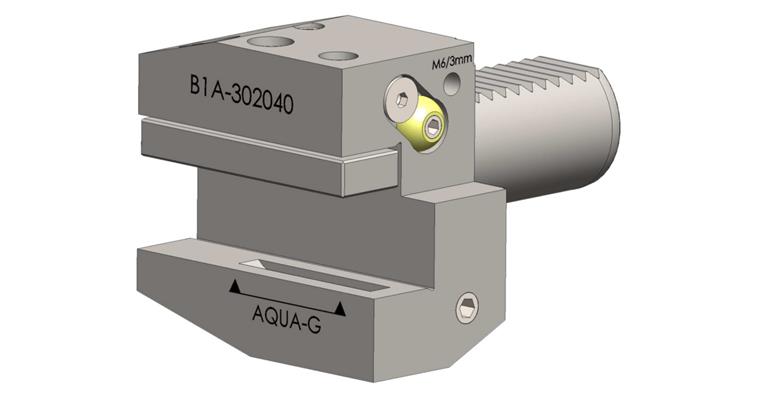

LIZZARD VDI-HALTER DIN 69880 B1A-25X20X40

LIZZARD VDI-HALTER DIN 69880 B1A-25X20X40

LIZZARD VDI-HALTER DIN 69880 B1A-25X20X40
Artikelnr: 1021950 102

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von standard und innengekühlten Klemmhalter

Ausführung
  • VDI Aufnahme
  • Mit Madenschraube zur Einstellung der Kühlung nur am Klemmhalter

Vorteil
  • Kühlung durch Kugeldüse und / oder Klemmhalter
  • Externe Kühlung mit G1/8 Schlauch
  • Bis 80 bar kühlmitteldicht


Marke: LIZZARD
VDI Aufnahmedurchmesser (VDI Aufnahmedurchmesser d1): 25 mm
Schafthöhe (h1): 20 mm
Gesamtbreite (l2): 40 mm
Gesamtlänge (b1): 70 mm
Länge 2 (b2): 35 mm
Länge 3 (b3): 10 mm
Breite 2 (l1): 22 mm
Höhe (h3): 29,5 mm
Höhe 2 (h4): 22 mm
Höhe 3 (h5): 31,5 mm
Höhe 4 (h6): 38,5 mm
Hohe (sichtbar) (h8): 30 mm
Winkel (Winkel): 25 Grad

EAN-Nr.: 4024496148981
