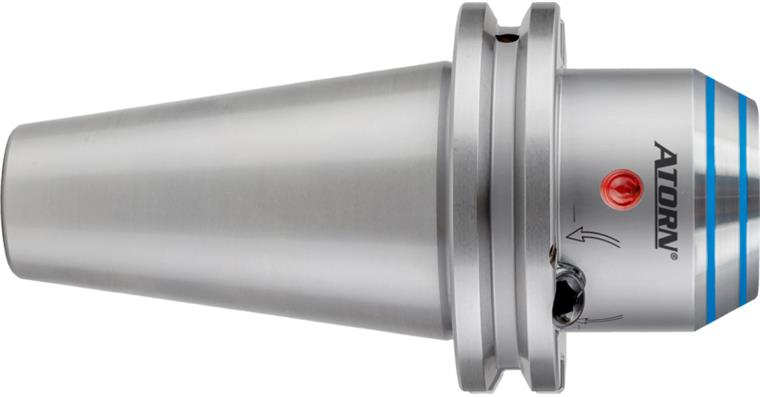

ATORN Hochleistungs-Hydro-Dehnspannfutter SK40 Durchmesser 20 mm A=64,5 mm

ATORN Hochleistungs-Hydro-Dehnspannfutter SK40 Durchmesser 20 mm A=64,5 mm

ATORN Hochleistungs-Hydro-Dehnspannfutter SK40 Durchmesser 20 mm A=64,5 mm
Artikelnr: 1021576 102

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Zum hochgenauen und zentrischen Spannen von Fräs-, Bohr und Reibwerkzeugen – besonders in der Fräsbearbeitung und der Schwerzerspanung beim Schruppen.

Ausführung
  • Mit axialer Längenverstellung
  • Flexibel durch Einsatz von Reduzierhülsen
  • Sehr hohe) Rundlaufgenauigkeit (< 3 µm)
  • Kühlmitteldruck bis 80 bar
  • Temperaturbeständig bis 100°C

Vorteil
  • Robuste Ausführung ideal fürs HPC+HSC Zerspanen
  • Dämpfungseigenschaften zur Erhöhung der Werkzeugstandzeit und der Lebensdauer der Maschinenspindel
  • Schwingungsdämpfende Wirkung vermindert Mikroausbrüche und verbessert Werkstückoberfläche
  • Alle handelsüblichen Schäfte sind spannbar (ØToleranz h6)
  • Sehr hohe Drehmomentübertragung (Ø20 = 650 Nm / Ø32 = 890 Nm)

Lieferung
1 Stück Hydro-Dehnspannfutter SK40 oder SK50 (ISO 7388-1)

Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.

Marke: ATORN
Werkzeugaufnahme: SK 40
Baulänge: Kurz-schwer
Spanndurchmesser (d): 20 mm
Auskraglänge (A): 64,5 mm
Form: AD/AF
Außendurchmesser (D): 49 mm
Durchmesser verjüngt (d2): 38 mm
Durchmesser (d3): 49 mm
Freilänge bis zum Bund (l1): 41 mm
Einspanntiefe (l2): 51 mm
Verstellweg max. (max. V): 10 mm
Kühlmittelzufuhr: Intern
Passend für Gewinde (G): M16 x 1
Schlüsselweite: 8 mm
Rundlauftoleranz: 0,003 mm
Wuchtgüte: G 2,5 bei 25000 1/min

ATORN-Nr.: 21043003

EAN-Nr.: 4050293359152

Produktdatenblatt
