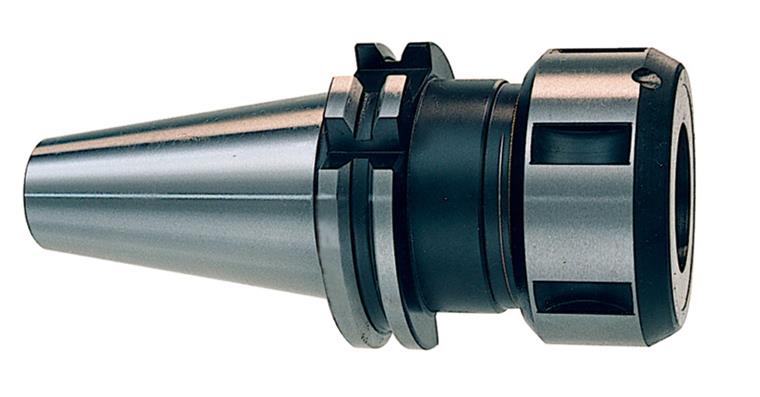

OZ-Spannzangenfutter DIN 69871 AD/B SK 50 Spannbereich 3-32 mm

OZ-Spannzangenfutter DIN 69871 AD/B SK 50 Spannbereich 3-32 mm

OZ-Spannzangenfutter DIN 69871 AD/B SK 50 Spannbereich 3-32 mm
Artikelnr: 1021543 106

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen DIN 6388. Für NC-Maschinen und Bearbeitungszentren.

Ausführung
  • Außen- und Innenkegel geschliffen
  • Kugelgelagerte Überwurfmutter
  • Legierter Einsatzstahl
  • Min. Zugfestigkeit 950 N/mm²
  • Kegelwinkeltoleranz genauer als AT3
  • Einsatzgehärtet 60-2 HRC
  • Funktionsflächen geschliffen
  • Mit Durchgangsbohrung für zentrale Kühlmittelzufuhr

Lieferung
Inklusive Spannmutter.

Hinweis
Steilkegel SK 30 wird in AD-Ausführung geliefert.
Spannzangen siehe Art.-Nr. 1021552 - 1021554.
Anzugsbolzen siehe Art.-Nr. 1021733 - 1021740.

Marke: HHW
Anzugsgewinde: M24
Auskraglänge (A): 80,0 mm
Außendurchmesser (D): 72,0 mm
Baulänge: Kurz
DIN: 69871-1
Form: AD
ISO: 7388-1
Kühlmittelzufuhr: Intern
Norm Schaftausführung: DIN 69871-1 AD
Rundlauftoleranz: 0,003 mm
Spannbereich max.: 32,0 mm
Spannbereich min.: 3,0 mm
Spannmutter-Typ: OZ
Spannzangen-Typ: OZ 467E
Werkzeugaufnahme: SK 50
Werkzeugaufnahmetyp: OZ-Spannzangenfutter
Wuchtgüte: G 2,5 bei 25000 1/min

EAN-Nr.: 4024496058167

Produktdatenblatt
