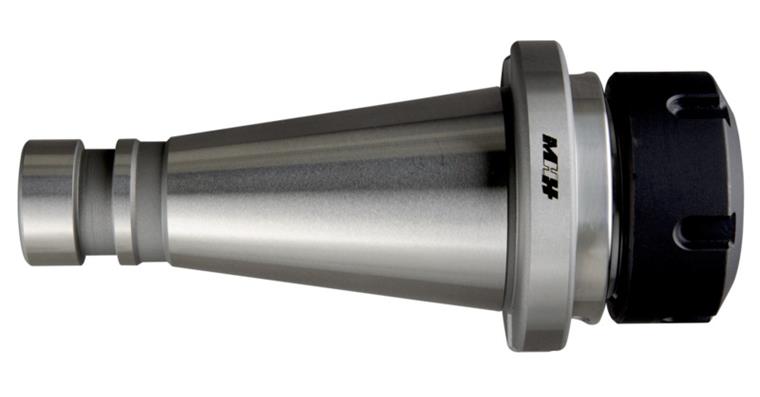

Spannzangenfutter Typ ER DIN 2080 A SK 30/12 2-20 mm

Spannzangenfutter Typ ER DIN 2080 A SK 30/12 2-20 mm

Spannzangenfutter Typ ER DIN 2080 A SK 30/12 2-20 mm
Artikelnr: 1021511 102

Online-Preis:

Noch vorrätig: 8

Anwendung
Für Werkzeugmaschinen mit manuellem Werkzeugwechsel.
Für Werkzeuge mit Zylinderschaft mit oder ohne Außenanzugsgewinde.

Ausführung
  • Typ ER
  • Steilkegel mit Innenanzugsgewinde SK 40 mit Ringnut
  • Werkzeugaufnahme mittels Druckspannzange
  • Kurze kräftige Konstruktion
  • Rundlaufabweichung des Kegels zum Innenkegel = 0,003 mm
  • Überwurfmutter Normalausführung
  • Einsatzstahl, Funktionsflächen gehärtet und geschliffen
  • Spannzangen mit Doppelkegel, beidseitig geschlitzt und Abzugsnut zum leichten Lösen und Auswechseln der Zangen
  • Kegelwinkel-Toleranz nach AT 3


Marke: LIZZARD
Werkzeugaufnahme: SK 30
Spannzangen-Typ: ER 32 (470 E)
Spannbereich min./max.: 2.0-20.0 mm
Auskraglänge (A): 50,0 mm
Außendurchmesser (D): 50,0 mm
Wuchtgüte: G 6,3 bei 7000 1/min
DIN: 2080
Anzugsgewinde: M12
Baulänge: Kurz
Norm Schaftausführung: DIN 2080
Rundlaufgenauigkeit max.: 0,003 mm
Werkzeugaufnahmetyp: ER-Spannzangenfutter

EAN-Nr.: 4024496056224

Produktdatenblatt
