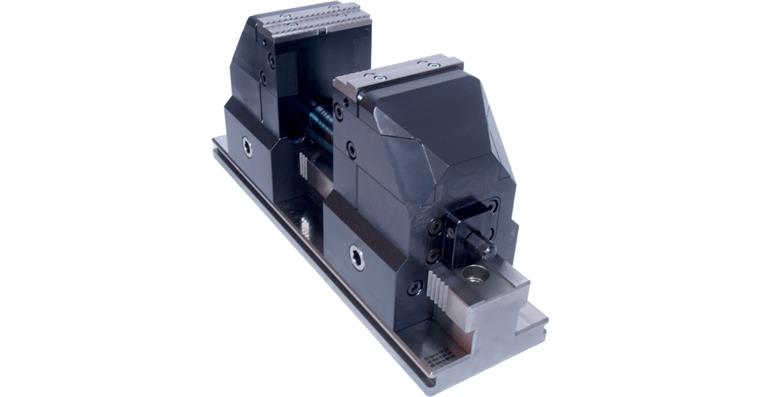

ATORN 5-Achs-Zentrierspannstock AZS-100 Spannweite 12 - 256 mm Spannkraft 40 kN

ATORN 5-Achs-Zentrierspannstock AZS-100 Spannweite 12 - 256 mm Spannkraft 40 kN

ATORN 5-Achs-Zentrierspannstock AZS-100 Spannweite 12 - 256 mm Spannkraft 40 kN
Artikelnr: 1003270 026

Online-Preis:

Verfügbar in 4-6 Arbeitstagen

Anwendung
Für NC-Maschinen, Bearbeitungszentren, Werkzeug-, Formen- und Vorrichtungsbau sowie Produktion in Serie.

Ausführung
  • Alle Führungsflächen gehärtet und geschliffen
  • Niedriges Drehmoment, für hohe Spannkräfte
  • Integrierte Bohrungen mit Stichmaß 200 mm für ATORN Nullpunktspannsystem
  • Tiefliegende Spindel für bessere Zugängigkeit
  • Spannkraftangaben auf Grundkörper
  • Skalierung zur Schnellverstellung und Orientierungshilfe auf Grundkörper

Vorteil
  • Extrem hohe Grundsteifigkeit, dadurch Vibrationsarm
  • Schneller Umbau zum Festbackenspanner
  • Einfaches selbsterklärendes Handling, in kürzester Zeit kann das System umgebaut werden
  • Störkanten optimierte Konstruktion

Lieferung
1 Stück AZS-100 Schraubstock; inkl. 1 Satz Grip-Backen 3,5 mm, 1 Stk. kurze Welle und 4 Stk. Spannpratzen


Marke: ATORN
Typ: AZS-100
Backenbreite: 100 mm
Körperhöhe: 200 mm
Körperbreite: 120 mm
Körperlänge: 420 mm
Spannweite min./max.: 12-256 mm
Spannkraft: 40 kN
Gewicht: 42 kg
Schlüsselweite: 13 mm

ATORN-Nr.: 22700001

EAN-Nr.: 4050293715996

Produktdatenblatt
